THINK(森克)
TE-35BLS-24-10
型号:TE-35BLS-24-10
类别:无刷电机
品牌:THINK(森克)
产品详情

TE-35/40BLS-24系列无刷齿轮电机


直齿齿轮。 搭载内转子无刷电机。
适合连续驱动以及长寿命要求。(
驱动回路内置)


 减速电机参数

         出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格扭矩计算得出。


型号 额定
电压
额定负荷 无负荷 机械瞬间
容许扭矩
功率 TE-35 TE-40
电流 转速 扭矩  电流 转速 尺寸 重量 尺寸 重量
V mA r/min mN・m W mA r/min mN・m Kgf-cm W mm mm
TE-35BLS-24-10 24 180以下 290 39.2 0.4 120以下 410 147 1.5 1.19 64 200 67.5 220
TE-35BLS-24-25 24 180以下 118 98 1 120以下 164 294 3 1.21 64 200 67.5 220
TE-35BLS-24-30 24 180以下 100 98 1 120以下 137 294 3 1.03 64 200 67.5 220
TE-35BLS-24-50 24 180以下 58 196 2 120以下 82 588 6 1.19 67 200 70.5 220
TE-35BLS-24-60 24 180以下 50 196 2 120以下 68 588 6 1.03 67 200 70.5 220
TE-35BLS-24-75 24 180以下 38 294 3 120以下 55 882 9 1.17 67 200 70.5 220
TE-35BLS-24-100 24 180以下 28 392 4 120以下 41 1,176.00 12 1.15 67 200 70.5 220
TE-35BLS-24-120 24 160以下 25 441 4.5 120以下 34 1,323.00 13.5 1.16 68.5 210 72 230
TE-35BLS-24-150 24 160以下 19 588 6 120以下 27 1,764.00 18 1.17 68.5 210 72 230
TE-35BLS-24-200 24 160以下 16 588 6 120以下 20 1,764.00 18 0.99 68.5 210 72 230
TE-35BLS-24-300 24 160以下 12 588 6 120以下 14 1,764.00 18 0.74 68.5 210 72 230



 电机参数

额定电压 24 V
额定负荷扭矩 3.92 mN・m
40 gf-cm
额定负荷回转数 3,200 r/min
额定负荷电流 150 mA
无负荷转速 4,200 r/min
无负荷电流 70 mA
旋转方向 顺时针方向(CW)
驱动回路内置

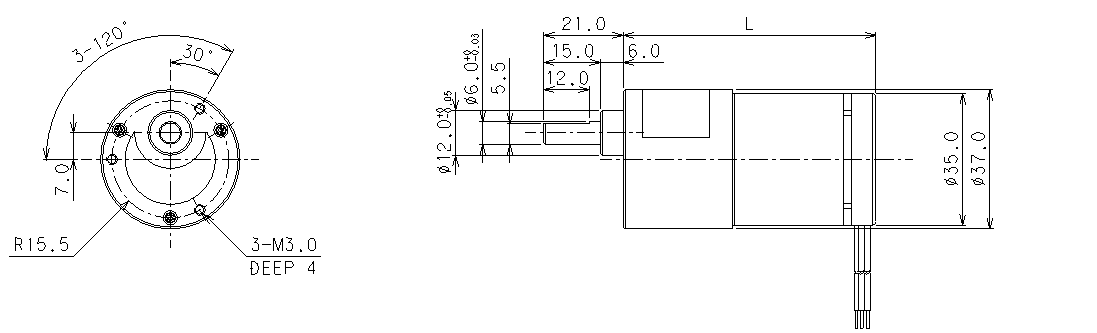

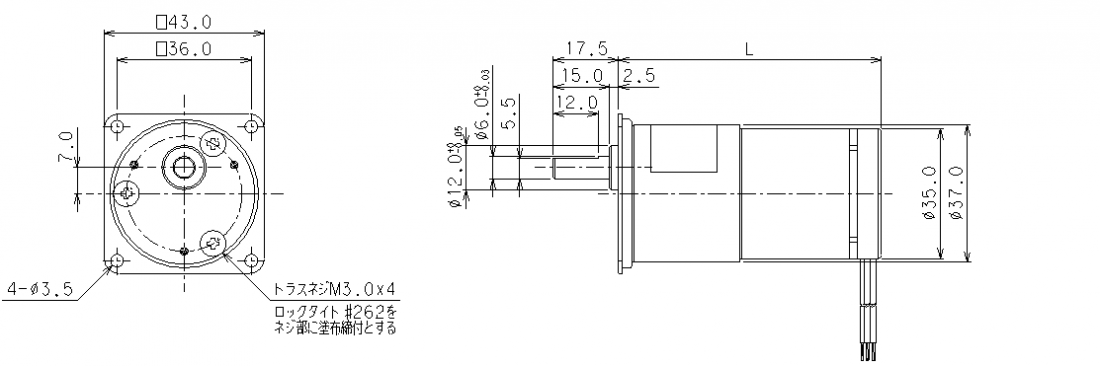

 外观图

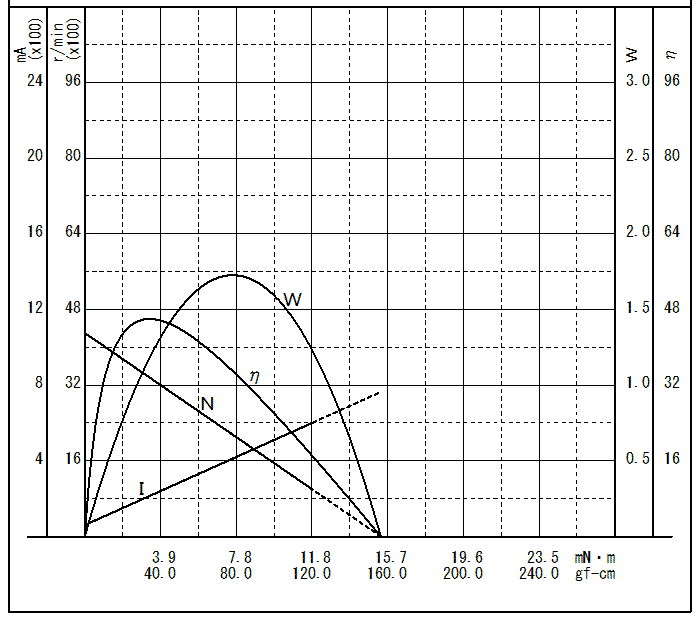

 电机特性表
