进口THINK减速直流电机TE-38F16-24-4
型号:TE-38F16-24-4
型号:TE-38F16-24-4
产品详情

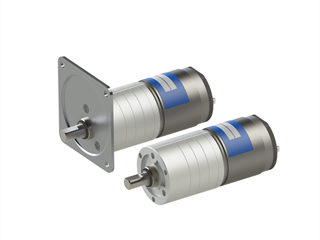

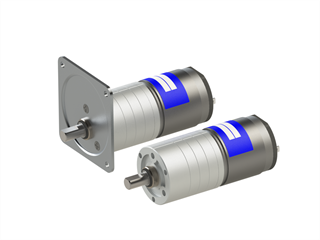

TE-38F16/63F16-24减速电机
行星齿轮。 搭载7槽高扭矩电机。
■ 减速电机参数
※ 出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
| 型号 | 额定 电压 |
额定负荷 | 无负荷 | 机械瞬间 许可扭矩 |
功率 | TE-38 | TE-63 | |||||||
| 电流 | 转速 | 扭矩 | 电流 | 转速 | 尺寸 | 重量 | 尺寸 | 重量 | ||||||
| v | mA | r/min | mN・m | Kgf-cm | mA | r/min | mN・m | Kgf-cm | w | mm | ｇ | mm | ｇ | |
| TE-38F16-24-4 | 24 | 2,300以下 | 1,579.0 | 117.60 | 1.20 | 300以下 | 1,929.5 | 352.8 | 3.6 | 19.46 | 60 | 260 | 63 | 280 |
| TE-38F16-24-6 | 24 | 2,300以下 | 1,052.5 | 176.40 | 1.80 | 300以下 | 1,286.0 | 539.0 | 5.5 | 19.46 | 60 | 260 | 63 | 280 |
| TE-38F16-24-16 | 24 | 2,300以下 | 395.0 | 470.40 | 4.80 | 300以下 | 482.0 | 1421.0 | 14.5 | 19.47 | 67 | 310 | 70 | 330 |
| TE-38F16-24-24 | 24 | 2,300以下 | 263.0 | 705.60 | 7.20 | 300以下 | 321.5 | 1960.0 | 22.0 | 19.45 | 67 | 310 | 70 | 330 |
| TE-38F16-24-36 | 24 | 2,300以下 | 178.0 | 1058.40 | 10.80 | 300以下 | 214.5 | 3185.0 | 32.5 | 18.28 | 67 | 310 | 70 | 330 |
| TE-38F16-24-64 | 24 | 2,300以下 | 98.5 | 1881.60 | 19.20 | 300以下 | 120.5 | 5684.0 | 58.0 | 19.42 | 74 | 340 | 77.0 | 360 |
| TE-38F16-24-96 | 24 | 2,300以下 | 66.0 | 2822.40 | 28.80 | 300以下 | 80.5 | 5880.0 | 60.0 | 19.52 | 74 | 340 | 77.0 | 360 |
| TE-38F16-24-144 | 24 | 1,700以下 | 46.3 | 2940.00 | 30.00 | 300以下 | 53.5 | 5880.0 | 60.0 | 14.27 | 74 | 340 | 77.0 | 360 |
| TE-38F16-24-216 | 24 | 1,200以下 | 32.1 | 2940.00 | 30.00 | 300以下 | 35.7 | 5880.0 | 60.0 | 9.89 | 74 | 340 | 77.0 | 360 |
| TE-38F16-24-256 | 24 | 1,050以下 | 27.4 | 2940.00 | 30.00 | 300以下 | 30.2 | 5880.0 | 60.0 | 8.44 | 81 | 380 | 84.0 | 400 |
| TE-38F16-24-384 | 24 | 800以下 | 18.6 | 2940.00 | 30.00 | 300以下 | 20.1 | 5880.0 | 60.0 | 5.73 | 81 | 380 | 84.0 | 400 |
| TE-38F16-24-576 | 24 | 600以下 | 12.6 | 2940.00 | 30.00 | 300以下 | 13.4 | 5880.0 | 60.0 | 3.88 | 81 | 380 | 84.0 | 400 |
| TE-38F16-24-864 | 24 | 500以下 | 8.5 | 2940.00 | 30.00 | 300以下 | 8.9 | 5880.0 | 60.0 | 2.62 | 81 | 380 | 84.0 | 400 |
| TE-38F16-24-1296 | 24 | 400以下 | 5.7 | 2940.00 | 30.00 | 300以下 | 6.0 | 5880.0 | 60.0 | 1.76 | 81 | 380 | 84.0 | 400 |
■ 电机参数
| 定格电压 | 24 | V |
| 定格负荷行程 | 29.40 | mN・m |
| 300.00 | gf-cm | |
| 定格负荷回转数 | 6,700 | r/min |
| 定格负荷电流 | 1090 | mA |
| 无负荷回转数 | 7,900 | r/min |
| 无负荷电流 | 1110 | mA |
| 回转方向 | 顺时针方向(CCW) | |

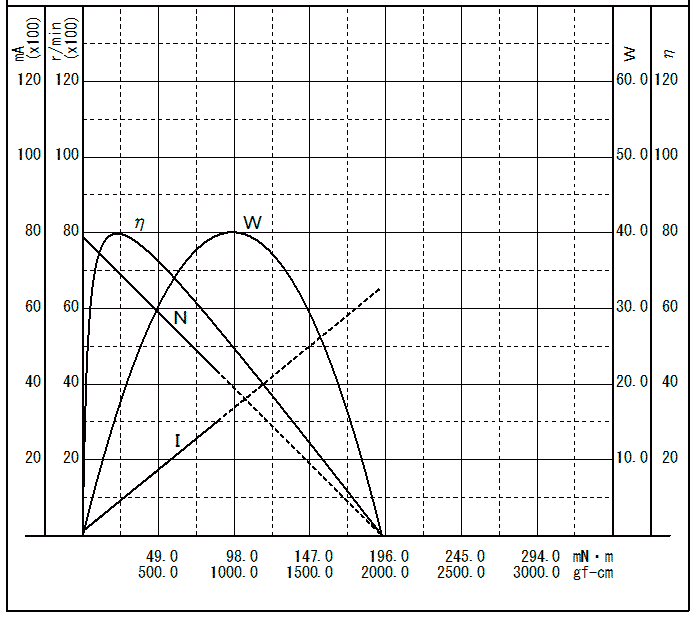

■ 电机特性表
