扬基NEXON齿轮流量计 FGR200G3/4SBBF75LSGAA420ST2
型号:FGR200G3/4SBBF75LSGAA420ST2

类别：质量流量计

品牌：FATHOM

文件名：

产品详情

NEXON

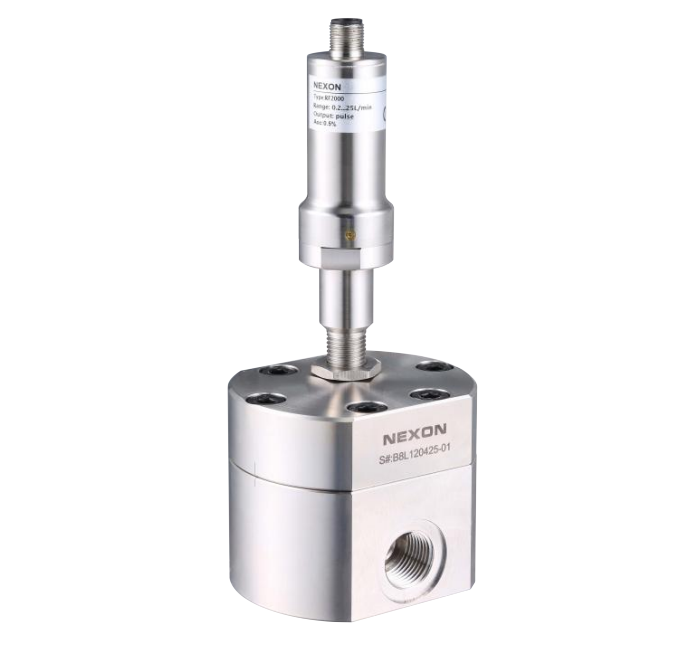

FGR200-正位移流量计（齿轮流量计）

▼耐高压
▼可测量各种粘性介质
▼高精确度和高重复性
▼脉冲输出/模拟量输出可选
▼测量范围广

当液体流经齿轮流量计的测量腔时会推动齿轮转动，每个齿谷和测量腔壁形成的空间中所包含的液体体积相等。通过特定的传感器探测经过的齿轮数即可测量出流过的液体体积，安装时无需直管段。 FGR200系列流量计不受介质粘度的影响，有极高的量程比，测量精度，分辨率和极低的响应时间，即使是超小流量，也可维持测量的高精度。 FGR200系列可以测量双向流动的介质，配合双传感器还可识别流向，因此它可被用于测量油缸的位移量而不会损坏产品。 FGR200系列共有9个量程范围可从0.006...2L/min到4.0...450L/min. 可选配脉冲，电流，电压输出型传感器。

Specifications 规格表

测量介质	液体
准确度	±0.5%读值，±0.3%读值可选
粘度	*＞30cst
重复性	±0.1%读值
耐压	见选型表
环境温度	-40…85℃
介质温度	-40…100℃，高温型200℃
材料
主体	316不锈钢或阳极氧化铝
齿轮	不锈钢
密封	FPM(NBR,PTFE,FKM,EPDM,FEP,FFKM可选)
密封圈温度	FKM(-15℃...150℃),EPDM(-30℃...130℃)
	FEP(-30℃...220℃),FFKM(-15℃...220℃)
轴承	不锈钢滚珠轴承,硬质合金钢滑动轴承

*粘度＜30cst时可调低K值，缩窄量程使用。

产品订货号 Order N0.	规格型号 Type	外壳材质 Material	测量范围 L/Min	K系数 IMPULSE/L	最大耐压 Bar	过程连接 G内螺纹	滤网孔最大直径（micron)
FG0002	FGR200G1/4SBBF2L	316 不锈钢	0.02—2.0	40000	690	G1/4	30
FG0003	FGR200G1/4SBBF3L		0.03—3.0	13500	690	G1/4	30
FG0008	FGR200G1/4SBBF7.5L		0.075—7.5	4200	690	G1/4	30
FG0025	FGR200G1/2SBBF25L		0.25—25.0	1400	690	G1/2	30
FG0040	FGR200G1/2SBBF40L		0.4—40.0	840	690	G1/2	30
FG0075	FGR200G3/4SBBF75L		0.75—75.0	450	690	G3/4	200
FG00FA	FGR200G1SBBF150L		1.5—150.0	190	420	G1	200
FG00FF	FGR200S114SBBF225L		2.25—225.0	110	420	SAE1-1/4″	200
FG00UF	FGR200S114SBBF450L		4.5—450.0	55	420	SAE1-1/4″	200
FG1002	FGR200G1/4ABBF2L		0.02—2.0	40000	250	G1/4	30
FG1003	FGR200G1/4ABBF3L		0.03—3.0	13500	250	G1/4	30
FG1008	FGR200G1/4ABBF7.5L		0.075—7.5	4200	250	G1/4	30
FG1025	FGR200G1/2ABBF25L	高强度	0.25—25.0	1400	250	G1/2	30
FG1040	FGR200G1/2ABBF40L	阳极氧化铝	0.4—40.0	840	250	G1/2	30
FG1075	FGR200G3/4ABBF75L		0.75—75.0	450	250	G3/4	200
FG10FA	FGR200G1ABBF150L		1.5—150.0	190	150	G1	200
FG10FF	FGR200S114ABBF225L		2.25—225.0	110	150	SAE1-1/4″	200
FG10UF	FGR200S114ABBF450L		4.5—450.0	55	150	SAE1-1/4″	200
