KEIHIN(京滨)
VD-2020-20AUKCMF
型号:VD-2020-20AUKCMF
类别:电磁阀
品牌:KEIHIN(京滨)
产品详情

KEIHIN京滨中高压・高粘度球式电磁阀VD系列


1、具备高压2.5MPa、高粘度400cst、大流量三大特征的电磁阀。
2、对高压力,大流量的大型油燃烧器最合适使用。
3、高压2.5MPa、高粘度400cst、大流量(CV值:MAX6.7)三要素之外、中〜高温度范围の达120℃也可以使用。均衡性好,各项性能优越的
4、电磁阀。大型油燃烧器,以及高压油循环设施等各种用途均可使用。

流体 ① (A・B・C 重油、清油、灯油etc)  ②水
温度 ①120℃ ②100℃
使用压力 MAX 1.6MPa MAX2.5MPa
口径 10~25A
电源 AC100,200V (50/60Hz) / AC110,220V (60Hz)
运行 通电时开・通电时关



产品尺寸
型号 连接方式 节流孔Φ[mm] 使用压力 [MPa] (Nor|High )*1 Cv值 (Nor | High )*1 重量 [kg]
口径 形状 规格
VD-2010-10 3/8 2WAY Rc 10 (1.6 | 2.5) (2.4 | 2.1) 2.3
VD-2010-15 1/2 2.4
VD-2020-20 3/4 20 (6.7 | 5.2) 3.4
 VD-2020-25 1 3.6
VD-2010-10C 3/8 10 (2.4 | 2.1) 2.4
VD-2010-15C 1/2 2.5
VD-2020-20C 3/4 20 (6.7 | 5.2) 3.5
VD-2020-25C 1 3.7
*1最低制动压力为0。 型号VD-2010-10、通常是0〜1.6Mpa:,Cv值2.4、 高压型是0〜2.5MPa:Cv值 2.1可以使用

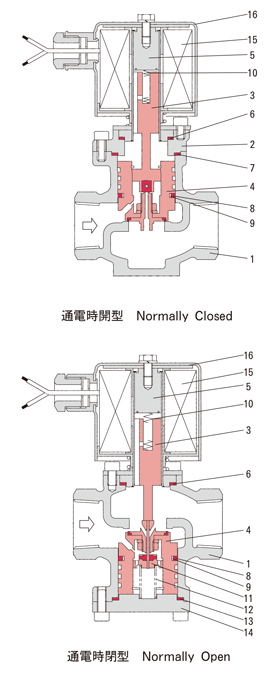

主要零部件材质
通电时开型
No 名称 材质
1 阀体 CAC406
2 阀罩※ CAC406
3 活塞 SUS410+FKM
4 主阀Ass’y SUS304+PTFE
5 无填料包Ass’y SUS410+SUS304
6 无填料密封 PTFE
7 阀体密封※ PTFE
8 普通环 PTFE
9 松紧环 SUS304
10 活塞弹簧 SUS304
15 线圈 PEW
16 线圈罩 SPC+塗装(Coating)

















※10~15A不能使用

通電時閉型
No 名称 材质
1 阀体 CAC406
3 阀罩※ SUS410+FKM
4 活塞 SUS304+PTFE
5 主阀Ass’y SUS410+SUS304
6 无填料包Ass’y PTFE
8 无填料密封 PTFE
9 阀体密封※ SUS304
10 普通环 SUS304
11 松紧环 SUS304+FKM
12 活塞弹簧 SUS304
13 线圈 PTFE
14 线圈罩 CAC406
15 阀体 PEW
16 阀罩※ SPC+塗装(Coating)


产品尺寸
型号(口径) 产品尺寸[mm]
L H1 H2
VD-2010-10 (3/8) 80 125 44
VD-2010-15 (1/2)
VD-2020-20 (3/4) 100 149 46
VD-2020-25 (1)
VD-2010-10C (3/8) 80 113 56
VD-2010-15C (1/2)
VD-2020-20C (3/4) 100 115 65
VD-2020-25C (1)

其他参数・选项
安装方向 铅直±90°
周围温度 0~50℃
湿度 RH90%以下
流体粘度 400mm2/s(400cst)
可选项 防滴、端子盒、耐压防爆(d2G3)、其他电源
