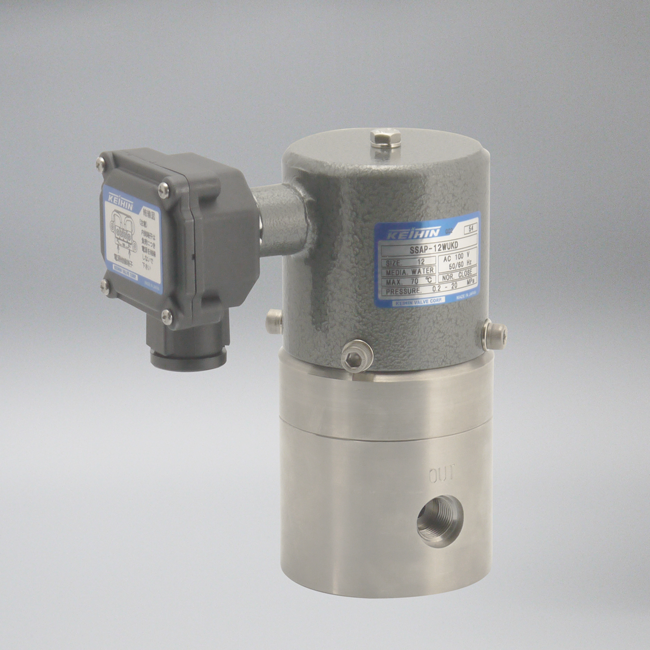

超高压用 | 20MPa KEIHIN京滨控制型电磁阀SSAP系列

1、超高压20Mpa也可以使用的大流量电磁阀。

3、高压可以达到20MPa，能实现大流量的控制型不锈钢制电磁阀。作为一款高压状态下使用时，可靠性强的电磁阀的，国内外长年收到好评。同时，其姐妹产品还有一款超高压直动型电磁阀SSPD系列。


流体	水·油·空气·瓦斯
温度	MAX 70℃
使用圧力	0.2~20MPa
口径	8~25A
电压	AC100V50/60Hz,AC110V50/60Hz  or AC200V 50/60Hz,AC220V50/60Hz
运行	通电时开

产品特点

• 产品概要
• SSAP系列是一款超高压的先导控制式电磁阀，流量大。压力可以打到20MPa，可以应对大流量流体。其姐妹系列为直动型电磁阀SSPD系列。
• 有着40年以上的应用业绩，能实现超高压以及50cc/min以内的许可漏量（空气实验）。可靠性强，可以用在超高压管道线上。
  用途
  高压试验设备、高压喷雾控制设备、工厂的管道线等。
• SSPD系列与SSAP系列
  ・直动型SSPD的流量少，但是可以实现压力从0MPa开始。
  ・SSPA系列流量更大，但是，最低运行差压须达到0.2MPa。

型号	接续方式			节流孔Φ[mm]	使用压力[MPa]	Cv值	重量[kg]
	口径	形状	规格
SSAP-8	1/4	2WAY	Rc	8	0.2~20	1.0	5.0
SSAP-12	3/8						5.0
SSAP-15	1/2			13		2.6	5.0
SSAP-20	3/4						5.0
SSAP-25	1			20		4.3	5.0

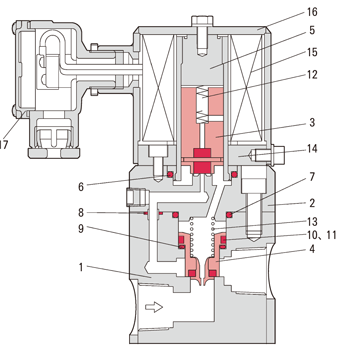

No	名称	材质
1	阀体	SUS304
2	阀罩	SUS304
3	活塞	SUS410＋PTFE
4	主阀Ass’y	SUS410＋PTFE
5	无填料包Ass’y	SUS410＋SUS304
6	无填料密封	FKM
7	阀体密封	FKM
8	回路管密封	FKM
9	主阀密封	FKM
10	密封	PTFE
11	松紧环	SUS304
12	活塞弹簧	SUS304
13	主阀弹簧	SUS304
14	回程盘	S15C
15	线圈	PEW
16	线圈罩	SPC＋涂装（Coating）
17	整流器内置型接线盒	组装品

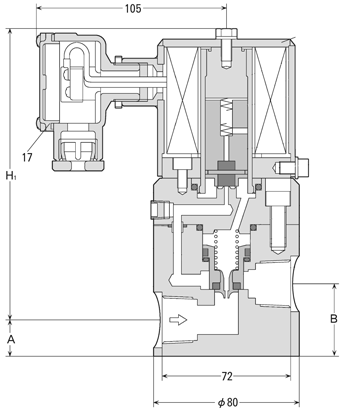

型号	口径	产品尺寸[mm]
		L	H1	H2
SSAP-8	1/4	153	15	28
SSAP-12	3/8
SSAP-15	1/2	160	20	40
SSAP-20	3/4
SSAP-25	1	170	23

安装方向	铅直±90°
周围温度	0~50℃
湿度	RH90％以下
流体粘度	50mm2/s(50cst)
可选项	防滴、其他电压
付属品	AC电源，整流器内置型接线盒(仅限DC线圈使用）



SSAP-25GUKD	SSAP-12WUKM
SSAP-20GUKD	SSAP-8WUKM
SSAP-15GUKD	SSAP-25AUKM
SSAP-12GUKD	SSAP-20AUKM
SSAP-8GUKD	SSAP-15AUKM
SSAP-25WUKD	SSAP-12AUKM
SSAP-20WUKD	SSAP-8AUKM
SSAP-15WUKD	SSAP-25WUKJ
SSAP-12WUKD	SSAP-20WUKJ
SSAP-8WUKD	SSAP-15WUKJ
SSAP-25AUKD	SSAP-12WUKJ
SSAP-20AUKD	SSAP-8WUKJ
SSAP-15AUKD	SSAP-25AUKJ
SSAP-12AUKD	SSAP-20AUKJ
SSAP-8AUKD	SSAP-15AUKJ
SSAP-25GUKM	SSAP-12AUKJ
SSAP-20GUKM	SSAP-8AUKJ
SSAP-15GUKM	SSAP-25AUKD
SSAP-12GUKM	SSAP-20AUKD
SSAP-8GUKM	SSAP-15AUKD
SSAP-25GUKJ	SSAP-12AUKD
SSAP-20GUKJ	SSAP-8AUKD
SSAP-15GUKJ	SSAP-25WUKD
SSAP-12GUKJ	SSAP-20WUKD
SSAP-8GUKJ	SSAP-15WUKD
SSAP-25WUKM	SSAP-12WUKD
SSAP-20WUKM	SSAP-8WUKD
SSAP-15WUKM
