THINK(森克)
TE-20FD-24-500
型号:TE-20FD-24-500
类别:有刷电机
品牌:THINK(森克)
产品详情

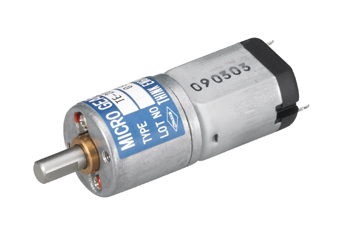

TE-20FD-24有刷齿轮电机

直齿齿轮。通用型,低价格。


■ 减速电机参数
※出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
型号 额定
电压
额定负荷 无负荷 机械的瞬间
许可扭矩
功率 尺寸 重量
电流 转速 扭矩 电流 转速
mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm mm
TE-20FD-24-20 24 130以下 380.0 19.60 0.20 60以下 540.0 98.00 1.00 0.78 43.5 48.0
TE-20FD-24-30 24 130以下 255.0 29.40 0.30 60以下 360.0 98.00 1.00 0.79 43.5 48.0
TE-20FD-24-50 24 130以下 150.0 49.00 0.50 60以下 216.0 147.00 1.50 0.77 43.5 48.0
TE-20FD-24-100 24 130以下 76.0 98.00 1.00 60以下 108.0 294.00 3.00 0.78 45.0 50.0
TE-20FD-24-120 24 130以下 62.0 98.00 1.00 60以下 90.0 294.00 3.00 0.64 45.0 50.0
TE-20FD-24-150 24 130以下 57.0 98.00 1.00 60以下 72.0 294.00 3.00 0.59 45.0 50.0
TE-20FD-24-200 24 90以下 43.0 98.00 1.00 60以下 54.0 294.00 3.00 0.44 46.5 52.0
TE-20FD-24-300 24 90以下 29.0 98.00 1.00 60以下 36.0 294.00 3.00 0.30 46.5 52.0
TE-20FD-24-500 24 90以下 19.0 98.00 1.00 60以下 21.0 294.00 3.00 0.20 46.5 52.0



 电机参数
定格电压 24 V
定格负荷行程 0.98 mN・m
10 gf-cm
定格负荷回转数 8,800 r/min
定格负荷电流 85 mA
无负荷回转数 10,800 r/min
无负荷电流 32 mA
回转方向 逆时针方向(CCW)

■ 外观图



■ 电机特性表
