THINK(森克)
TE-20FD2-24-300
型号:TE-20FD2-24-300
类别:有刷电机
品牌:THINK(森克)
产品详情

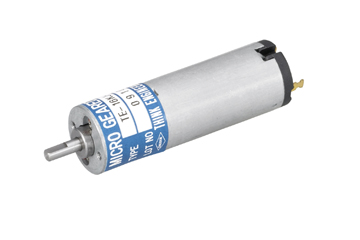

TE-20FD2-24有刷齿轮电机

直齿齿轮。通用型,搭载高转速电机。


■ 减速电机参数
※出力轴的回转方向和电机回转方向一致。
※ 定格回转数根据定格行程计算得出。
型号 额定
电压
额定负荷 无负荷 机械的瞬间
许可扭矩功率
功率 尺寸 重量
电流 转速 扭矩 电流 转速
mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm mm
TE-20FD2-24-20 24 150以下 480.0 19.60 0.20 70以下 637.0 98.00 1.00 0.99 43.5 48.0
TE-20FD2-24-30 24 150以下 325.0 29.40 0.30 70以下 425.0 98.00 1.00 1.00 43.5 48.0
TE-20FD2-24-50 24 150以下 195.0 49.00 0.50 70以下 255.0 147.00 1.50 1.00 43.5 48.0
TE-20FD2-24-100 24 150以下 100.0 98.00 1.00 70以下 127.0 294.00 3.00 1.03 45.0 50.0
TE-20FD2-24-120 24 150以下 85.0 98.00 1.00 70以下 106.0 294.00 3.00 0.87 45.0 50.0
TE-20FD2-24-150 24 130以下 73.0 98.00 1.00 70以下 84.0 294.00 3.00 0.75 45.0 50.0
TE-20FD2-24-200 24 110以下 55.0 98.00 1.00 70以下 64.0 294.00 3.00 0.56 46.5 52.0
TE-20FD2-24-300 24 110以下 37.0 98.00 1.00 70以下 42.0 294.00 3.00 0.38 46.5 52.0
TE-20FD2-24-500 24 110以下 23.0 98.00 1.00 70以下 26.0 294.00 3.00 0.24 46.5 52.0



 电机参数
定格电压 24 V
定格负荷行程 0.98 mN・m
10 gf-cm
定格负荷回转数 10,800 r/min
定格负荷电流 95 mA
无负荷回转数 13,000 r/min
无负荷电流 35 mA
回转方向 逆时针方向(CCW)

■ 外观图



■ 电机特性表
